Tại sao cấu tạo của bơm bánh răng lại đơn giản?

Bơm bánh răng là một thiết bị quan trọng trong công nghiệp. Bài viết này sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, ưu nhược điểm, phân loại, ứng dụng và cách chọn bơm bánh răng phù hợp. Các bạn hãy cùng Hsaco theo dõi nhé!

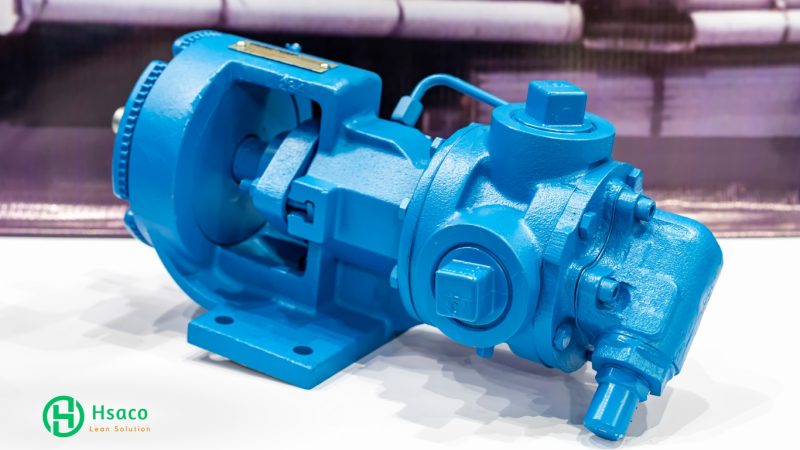

Bơm bánh răng là gì

Bơm bánh răng là một thiết bị bơm quan trọng trong nhiều hệ thống công nghiệp. Chúng là một loại bơm dùng để chuyển đổi năng lượng cơ học thành năng lượng dòng chảy của lưu chất. Đặc điểm nổi bật của bơm này chính là cấu tạo bên trong, với hai bánh răng xoay chuyển động đồng bộ để tạo ra áp suất và đẩy lưu chất đi qua hệ thống.

Bơm bánh răng tiếng Anh là gì

Trong tiếng Anh, bơm bánh răng được gọi là “gear pump.” Đây là một thuật ngữ phổ biến trong ngành cơ khí và công nghiệp, thể hiện sự sáng tạo và tính năng của thiết bị này.

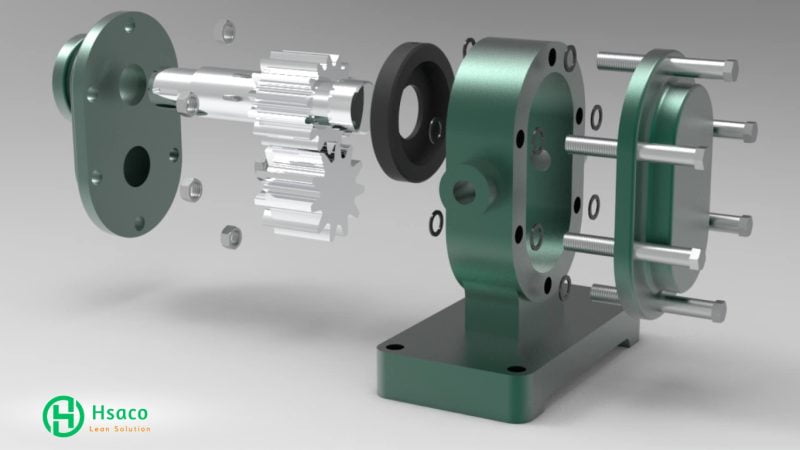

Cấu tạo bơm bánh răng như thế nào?

Các thành phần cấu tạo nên bơm bánh răng bao gồm:

• Bánh răng chủ động: Bánh răng chủ động được kết nối với trục chính, thường là từ động cơ, để tạo ra chuyển động quay.
• Bánh răng bị động: Bánh răng này không di chuyển độc lập mà khớp chính xác với bánh răng chủ động để tạo ra áp suất và đẩy lưu chất ra khỏi bơm.
• Vỏ bơm (Casing): Vỏ bơm là thành phần bên ngoài của bơm và chứa các bánh răng và các bộ phận bên trong. Vỏ bơm thường được làm bằng kim loại hoặc vật liệu composite để chịu được áp lực và loại lưu chất được bơm.
• Trục (Shaft): Trục là thành phần mà bánh răng chủ động kết nối và truyền động quay từ động cơ hoặc nguồn năng lượng khác đến bơm.
• Bộ làm kín (Seal): Bộ làm kín được sử dụng để ngăn chất lỏng rò rỉ ra ngoài và giữ cho quá trình bơm diễn ra bên trong vỏ bơm.
• Van xả áp (Pressure Relief Valve): Van xả áp lực được sử dụng để ngăn bơm bị quá áp lực bằng cách giảm áp suất đến cửa vào.
• Các phụ kiện khác: Ngoài ra, bơm bánh răng cũng có thể có các phụ kiện như bộ cách nhiệt hoặc lớp áo làm mát để điều chỉnh nhiệt độ của lưu chất được bơm.

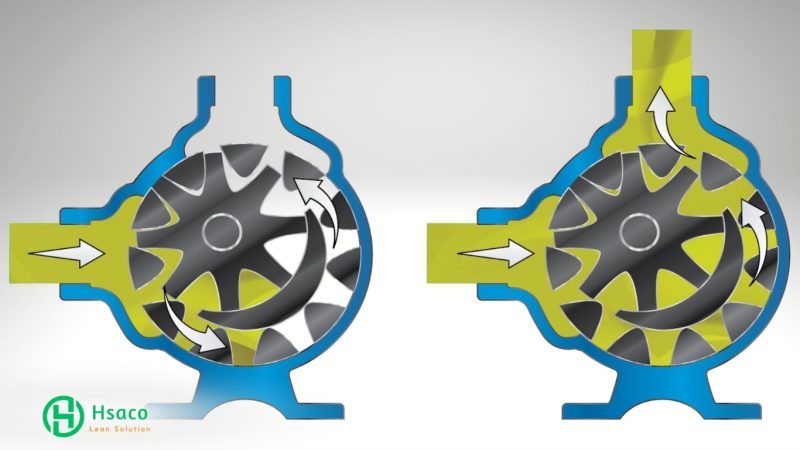

Nguyên lý hoạt động của bơm bánh răng

Nguyên lý hoạt động của bơm bánh răng rất đơn giản. Khi trục động quay, bánh răng đầu tiên hút lưu chất từ nguồn cung cấp, sau đó đẩy nó qua bánh răng thứ hai và cuối cùng đẩy ra ngoài. Quá trình này tạo ra một luồng liên tục của lưu chất qua hệ thống.

Xem thêm: Máy bơm cánh khế – Nguyên lý – Cấu tạo và ứng dụng trong công nghiệp

Ưu nhược điểm bơm bánh răng

Mỗi thiết bị đều có ưu điểm và nhược điểm của riêng nó, và bơm bánh răng không phải là một ngoại lệ. Hãy xem xét một số ưu điểm và nhược điểm của loại bơm này:

Ưu điểm của bơm bánh răng:

• Tính ổn định: Bơm bánh răng tạo ra một luồng chất lỏng hoặc khí liên tục và đều đặn, làm cho nó rất ổn định trong việc cung cấp chất lỏng hoặc khí cho các hệ thống khác nhau.
• Khả năng làm việc ở áp suất cao: Bơm bánh răng có thể hoạt động ở áp suất cao, làm cho nó phù hợp cho các ứng dụng yêu cầu áp suất lớn.

Nhược điểm của bơm bánh răng:

• Hao mòn: Do tiếp xúc trực tiếp giữa các bánh răng, bơm bánh răng có xu hướng hao mòn nhanh hơn so với một số loại bơm khác.
• Khả năng chống ăn mòn thấp: Bơm bánh răng không phải lựa chọn tốt cho các chất lỏng ăn mòn mạnh.

Các loại bơm bánh răng

Bơm bánh răng có thể được phân loại thành hai loại chính dựa trên cách chúng ăn khớp với các bánh răng:

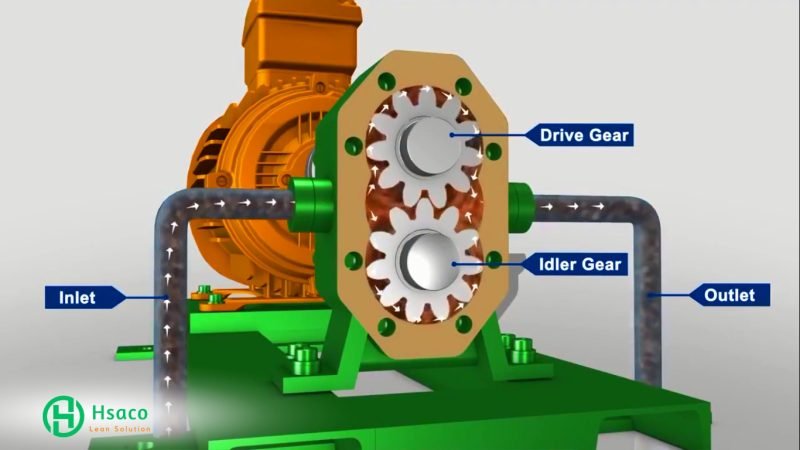

Bơm bánh răng ăn khớp ngoài

Trong loại này, bánh răng ngoài của trục chủ động và trục bị động đều tiếp xúc với nhau. Điều này tạo ra sự ổn định và hiệu suất tốt.

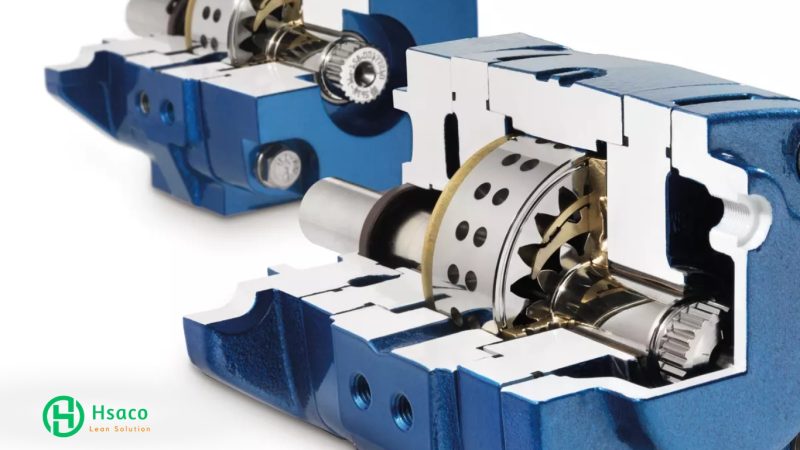

Bơm bánh răng ăn khớp trong

Trong loại này, bánh răng trục chủ động và trục bị động ăn khớp bên trong. Điều này tạo ra một luồng lưu chất liên tục hơn nhưng có thể cần bảo trì thường xuyên hơn.

Bơm bánh răng ăn khớp trong, hoạt động ở tốc độ thấp, thường được sử dụng cho các lưu chất nhạy cảm với sự cắt phá kết cấu sản phẩm như thực phẩm, sơn và xà phòng. Bơm bánh răng ăn khớp trong cũng được ưa chuộng hơn vì thiết kế đơn giản để dễ tháo rời, làm sạch và lắp ráp.

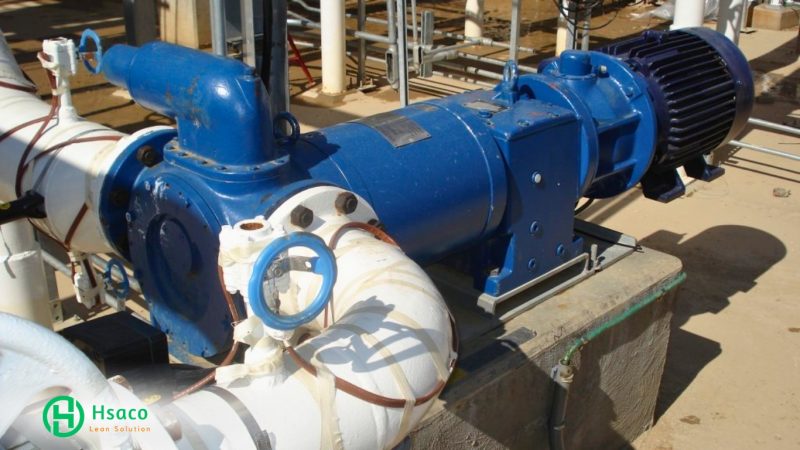

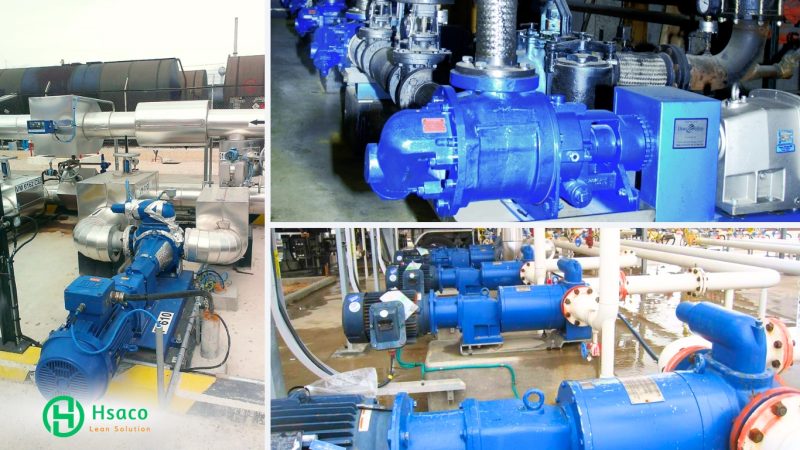

Ứng dụng bơm bánh răng

Bơm bánh răng thường được sử dụng để bơm các chất lỏng độ nhớt cao như: dầu, sơn, nhựa epoxy hoặc thực phẩm…

Chúng được ưa chuộng trong bất kỳ ứng dụng nào yêu cầu đo lường chính xác hoặc áp lực cao. Lưu lượng của bơm bánh răng không bị ảnh hưởng lớn bởi áp lực nên chúng cũng thường được tin dùng trong các ứng dụng mà đầu cấp không đều.

Cách chọn bơm bánh răng như thế nào?

Khi bạn cần chọn bơm bánh răng cho một ứng dụng cụ thể, có một số yếu tố quan trọng mà bạn cần xem xét như sau:

• Loại lưu chất cần bơm: Đầu tiên, bạn cần xác định loại lưu chất mà bạn sẽ bơm. Một số lưu chất có tính chất ăn mòn, và điều này có thể ảnh hưởng đến lựa chọn bơm.
• Áp suất và lưu lượng: Bạn cần xác định áp suất và lưu lượng của lưu chất cần được bơm trong ứng dụng của bạn. Điều này sẽ quyết định loại bơm bánh răng phù hợp.
• Điều kiện hoạt động: Nhiệt độ và điều kiện môi trường hoạt động cũng quan trọng. Bạn cần đảm bảo rằng bơm bánh răng được chọn có thể hoạt động hiệu quả trong môi trường cụ thể của bạn.
• Kích thước và vị trí: Cuối cùng, bạn cần xác định kích thước cổng hút, cổng xả tương ứng với lưu lượng tính toán và vị trí mà bơm sẽ được lắp đặt trong hệ thống của bạn.

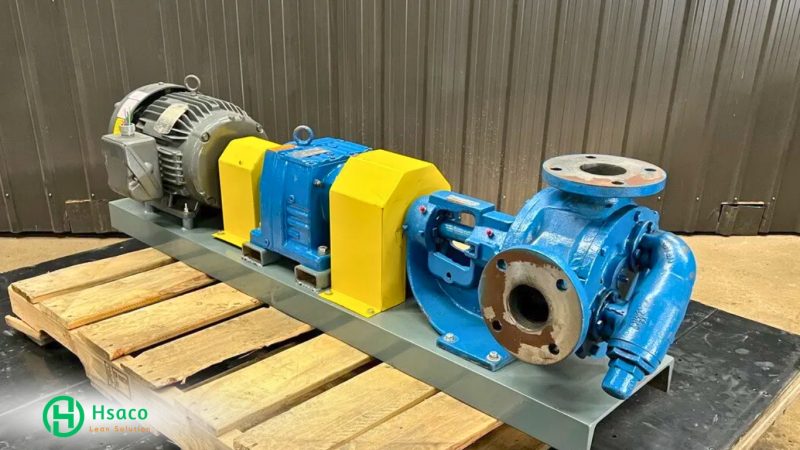

Giá bơm bánh răng có đắt không?

Nếu bạn quan tâm đến việc mua bơm bánh răng cho ứng dụng của mình, hãy liên hệ với chúng tôi, với kinh nghiệm và sẵn có các thương hiệu bơm chính hãng. Hsaco có thể cung ứng cho nhu cầu của bạn những giải pháp và sản phẩm với chi phí đầu tư tối ưu nhất.

Hsaco đã gửi đến các bạn thông tin chi tiết nhất về dòng bơm đặc biệt này: bơm bánh răng. Các bạn cần tư vấn giải pháp xử lý lưu chất trong công nghiệp, hay cần tư vấn lựa chọn dòng bơm, van hay cảm biến sao cho phù hợp với tiêu chí tiết kiệm, tối ưu và hiệu quả cao… thì hãy liên hệ ngay với Hsaco để được giải đáp nhanh chóng nhé!

Hsaco chuyên cung cấp giải pháp bơm, van, cảm biến xử lý lưu chất trong công nghiệp.
