Máy bơm cánh khế, còn được gọi là máy bơm lobe hoặc máy bơm cánh thuỳ, là một loại thiết bị bơm công nghiệp được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau. Dưới đây là một số thông tin chi tiết về máy bơm cánh khế, bạn đọc theo dõi cùng Hsaco nhé!

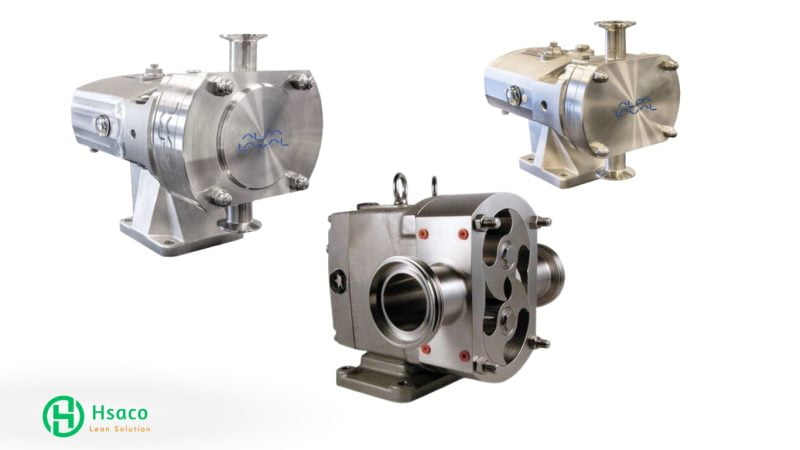

Bơm cánh khế là gì
Máy bơm cánh khế, máy bơm lobe, hoặc máy bơm cánh thuỳ là một loại máy bơm được sử dụng trong nhiều ngành công nghiệp, bao gồm giấy, hóa chất, thực phẩm, đồ uống, dược phẩm và công nghệ sinh học. Chúng được thiết kế để cung cấp hiệu suất cao, độ tin cậy và khả năng làm sạch tốt.
Bơm cánh khế có khả năng bơm các sản phẩm lỏng, đặc biệt là các sản phẩm có độ nhớt cao và nhiều hạt rắn, và được đặc trưng bởi việc ít làm biến dạng lưu chất bơm. Đặc trưng này làm cho chúng phổ biến trong ngành thực phẩm, mỹ phẩm và sản xuất hóa chất công nghiệp. Chúng không gây hỏng cho sản phẩm được bơm.

Bơm cánh khế tiếng Anh là gì?
Bơm cánh khế, bơm cánh thùy hay bơm lobe thì trong tiếng Anh được gọi là “Lobe pump“.

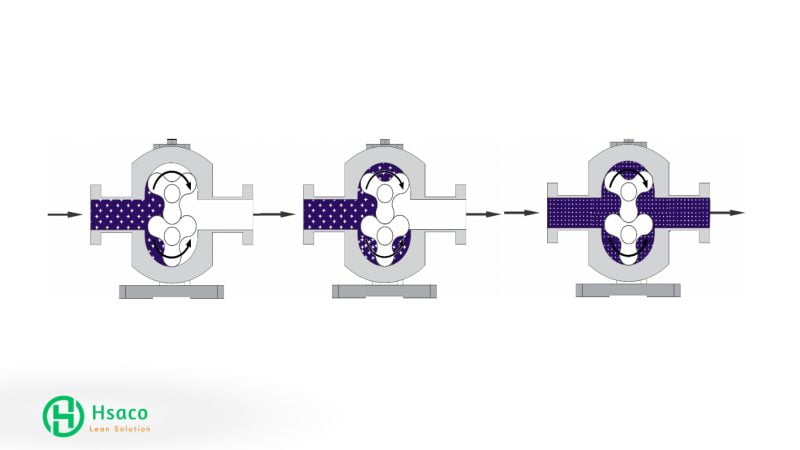

Cấu tạo và nguyên lý hoạt động của máy bơm cánh khế
Máy bơm cánh khế sử dụng các “thùy” quay để tạo ra dòng chảy và đẩy lưu chất đi xung quanh bên trong của buồng bơm. Tùy thuộc vào ứng dụng cụ thể, có nhiều tùy chọn về thùy bơm bao gồm thùy đơn, thùy kép, ba thùy, và nhiều thùy…
Các thùy trong bơm lobe pump được truyền động bằng các bánh răng định thời nằm ở trong hộp số, có nghĩa là mỗi thùy quay độc lập để tạo ra dòng chảy. Các bánh răng định thời bên ngoài cũng ngăn cản các cánh thùy tiếp xúc với nhau.
- Khi các thùy bơm bắt đầu rời khỏi nhau, chúng tạo ra một không gian mở rộng ở phía đầu vào của bơm. Lưu chất chảy vào khoảng trống này và bị giữ lại bởi các cánh thùy khi chúng quay.
- Lưu chất di chuyển xung quanh bên trong vỏ bơm trong các khe hở giữa các cánh thùy và bề mặt buồng bơm – Lưu chất không đi qua giữa các cánh.
- Cuối cùng, các cánh bơm đẩy lưu chất đi qua cổng xả và đi ra đường ống.
Lưu lượng của bơm sẽ phụ thuộc trực tiếp vào tốc độ, và hướng đi của dòng lưu chất cần bơm thì có thể đảo ngược.

Bơm lobe bao gồm chủ yếu hai rotor cánh khế, quay đồng bộ được điều khiển bằng cặp bánh răng định thời trong hộp số. Các rotor được điều khiển bằng trục chính và trục phụ để quay đồng bộ theo hướng ngược chiều nhau, từ đó thay đổi thể tích buồng bơm, tạo ra áp suất cao và áp suất xả, tạo ra quá trình bơm hiệu quả.

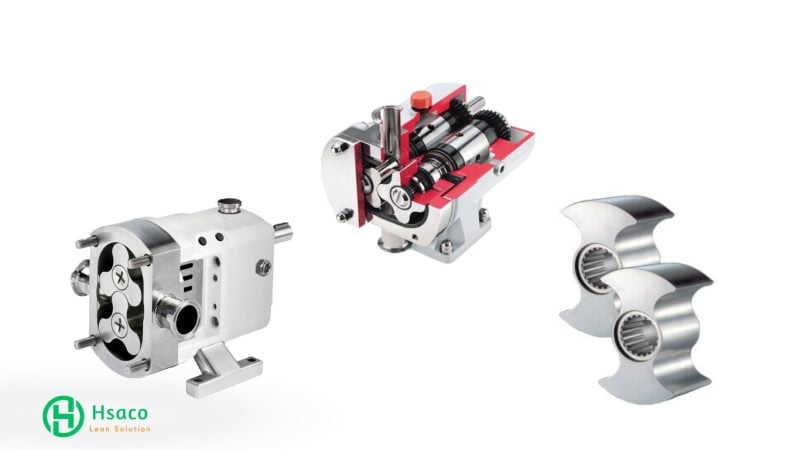

Cấu tạo bơm cánh khế
Bên trong máy bơm cánh khế có các cánh thuỳ quay không tiếp xúc với nhau và tạo ra các buồng bơm đủ lớn. Dòng lobe pump này có nhiều tùy chọn thùy khác nhau, bao gồm một thùy, hai thuỳ, ba thùy và nhiều thùy.
Cấu tạo đặc biệt này cho phép máy bơm xử lý các chất rắn như hạt thạch hoặc trân châu mà không bị hỏng kết cấu của lưu chất cần bơm, đây là một đặc trưng và lợi thế của dòng bơm lobe mà các dòng bơm khác như bơm ly tâm không thể thực hiện được.
Các Bộ Phận Chính của Máy Bơm Cánh Khế:

Các bộ phận chính bao gồm:
- Rotor,
- Buồng bơm bằng inox 316, 316L…
- Phốt cơ khí với các vật liệu cao cấp như: Tungsten carbide, Silicon…
- Trục: AISI 316, 316L, Duplex…
- Vòng bi và bánh răng được gia công bằng các vật liệu cao cấp như AISI 316, 316L, Duplex, 904L…
Ngoài ra,
- Vỏ bơm thường được cấu tạo bằng vật liệu gang, inox…
- Hộp số với các chi tiết bánh răng bằng inox…
Chúng được gia công bằng máy CNC để đảm bảo chính xác cao trong quá trình sản xuất.
Làm sạch: Máy bơm lobe có thể được làm sạch bằng cách sử dụng hệ thống làm sạch tại chỗ (CIP – Clean in Place) hoặc tháo rời các bộ phận để làm sạch.

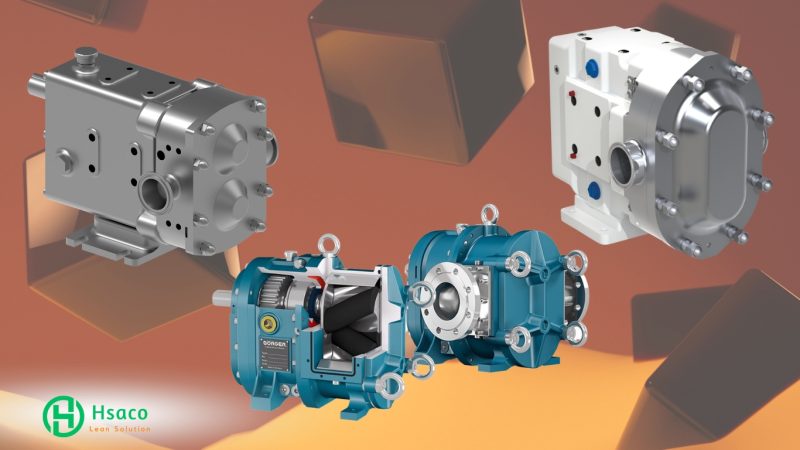

Những dòng bơm cánh khế được dùng nhiều nhất
Bơm cánh khế có nhiều tùy chọn khác nhau về cánh thùy để phù hợp cho từng loại lưu chất có độ nhớt khác nhau cũng như các ứng dụng khác nhau. Sau đây là các thương hiệu bơm lobe được tin dùng tại Việt Nam cho đến năm 2023:
- Bơm cánh khế Viking
- Bơm cánh khế lobe pump Boerger
- Bơm lobe OMAC
- Bơm cánh khế Wright Flow
- Bơm cánh thùy Alfa Laval
- Bơm cánh khế Netzsch
- Bơm lobe Donjoy…

Lựa chọn bơm cánh khế theo độ nhớt lưu chất cần bơm
Lựa chọn tốc độ của bơm cánh khế theo độ nhớt chất lỏng là một phần quan trọng trong quá trình xử lý chất lỏng. Độ nhớt cao hoặc thấp đều ảnh hưởng đến hiệu suất của bơm. Dưới đây là hướng dẫn tùy chỉnh tốc độ động cơ bơm cánh khế dựa trên độ nhớt của chất lỏng:
- Chất lỏng có độ nhớt 1 – 500 cP: Trong trường hợp này, tốc độ bơm khuyến nghị nằm trong khoảng 300 – 500 vòng/phút. Điều này giúp đảm bảo rằng bơm có đủ sức để xử lý chất lỏng và đảm bảo hiệu suất tối ưu.
- Chất lỏng có độ nhớt 500 – 3000 cP: Ở mức độ nhớt này, tốc độ bơm nên được duy trì trong khoảng 300 – 500 vòng/phút để đảm bảo chất lỏng được bơm một cách hiệu quả và không gây áp suất quá cao.
- Chất lỏng có độ nhớt 5.000 – 10.000 cP: Trong trường hợp này, tốc độ bơm nên được điều chỉnh trong khoảng 150 – 300 vòng/phút để xử lý hiệu quả chất lỏng đặc hơn mà không gây ra áp suất quá lớn.
- Chất lỏng có độ nhớt 10.000 – 20.000 cP: Tại mức độ nhớt này, tốc độ bơm nên nằm trong khoảng 150 – 200 vòng/phút để đảm bảo hiệu suất tối ưu và giảm áp suất đầu ra.
- Chất lỏng có độ nhớt 20.000 – 30.000 cP: Với độ nhớt này, tốc độ bơm nên được điều chỉnh trong khoảng 100 – 150 vòng/phút để xử lý chất lỏng một cách hiệu quả mà không gây quá nhiều áp suất.
- Chất lỏng có độ nhớt trên 30.000 cP: Đối với chất lỏng có độ nhớt cao như vậy, tốc độ bơm nên được giữ ở mức thấp hơn 100 vòng/phút để đảm bảo xử lý chất lỏng một cách hiệu quả và tránh áp suất quá lớn.
Việc lựa chọn đúng tốc độ bơm dựa trên độ nhớt của chất lỏng sẽ đảm bảo hiệu suất tối ưu và tránh hỏng hóc không mong muốn cho bơm cánh khế.
Bảng so sánh bơm cánh khế với các dòng bơm khác trên thị trường
Bảng so sánh giữa Bơm cánh khế, Bơm cánh gạt, Bơm nhu động, Bơm vane, Bơm trục vít dạng xoắn, Bơm bánh răng, Bơm trục vít và Bơm ly tâm:
Loại Bơm | Bơm Cánh Khế | Bơm Cánh Gạt | Bơm Nhu Động | Bơm Vane | Bơm Trục Vít Dạng Xoắn | Bơm Bánh Răng | Bơm Trục Vít | Bơm Ly Tâm |
---|---|---|---|---|---|---|---|---|
Độ nhớt | 55,000 cst | 50,000 cst | 50,000 cst | 10,000 cst | 1,000,000 cst | 55,000 cst | 15,000 cst | 400 cst |
Lưu lượng | 300M³/H | 72M³/H | 72M³/H | 110M³/H | 600M³/H | 200M³/H | 1200M³/H | 1500M³/H |
Áp suất | 10 bar | 4 bar | 15 bar | 10 bar | 48 bar | 14 bar | 40 bar | 50 bar |
Khả năng xử lý hạt rắn | Cao (không gây hỏng) | Cao (không gây hỏng) | Thấp (có hỏng nhỏ) | Không | Cao | Thấp | Thấp | Thấp |
Khả năng tự mồi | Thấp | Cao | Cao | Cao | Cao | Cao | Cao | Trung bình |
Xung nhịp | Thấp | Thấp | Cao | Thấp | Thấp | Thấp | Thấp | Thấp |
Tính cắt lưu chất | Thấp | Thấp | Thấp | Thấp | Thấp | Thấp | Cao | Cao |
Ưu và nhược điểm của bơm cánh khế
Chúng ta cùng tìm hiểu về các điểm vượt trội cũng như các điểm hạn chế của dòng bơm cánh khế đang rất được ưa chuộng trên thị trường xem như thế nào nhé!
Ưu điểm bơm cánh khế
- Khả năng làm sạch tốt: Rất phù hợp cho ngành công nghiệp thực phẩm và dược phẩm.
- Xử lý chất rắn: Có khả năng xử lý các chất rắn như thạch, bùn, bột nhão và nhiều loại lưu chất khác.
- Khả năng chạy khô: Có thể hoạt động trong thời gian dài mà không cần lưu chất.
- Không tạo ra xung điện: Hầu như không tạo ra xung điện khi hoạt động.
Nhược điểm bơm lobe
- Cần bảo trì bánh răng định thời: Máy bơm cánh khế cần có bánh răng định thời nằm trong hộp số và chúng cần được bảo trì và thay thế theo thời gian.
- Không hiệu quả với chất lỏng độ nhớt thấp: Không phải lựa chọn tốt cho chất lỏng có độ nhớt thấp.
- Cần thu hồi cặn sản phẩm: Cần thu hồi tối đa cặn sản phẩm từ hệ thống sau mỗi lần vận hành sản xuất để đảm bảo làm sạch hiệu quả.

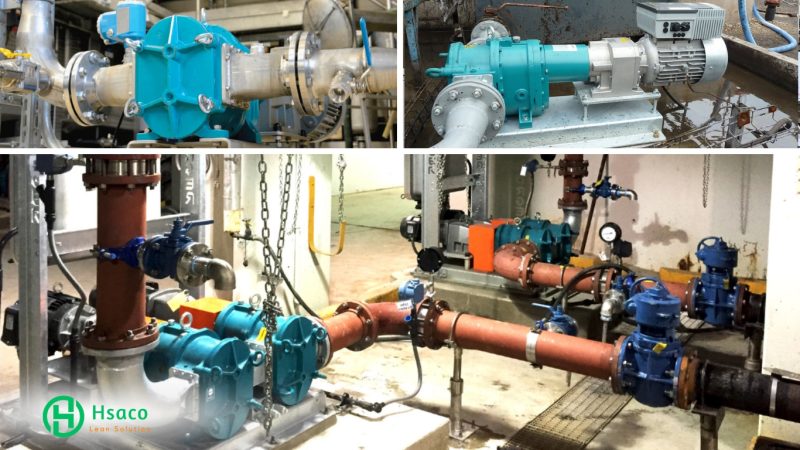

Ứng dụng của máy bơm cánh khế
Máy bơm cánh khế hay bơm cánh thùy, bơm lobe được sử dụng rộng rãi trong các ngành công nghiệp như sản xuất:
- Polyme
- Sơn lót giấy
- Xà phòng và chất hoá mỹ phẩm
- Sơn và thuốc nhuộm
- Cao su và keo dán
- Dược phẩm
- Ứng dụng trong thực phẩm: Nước trái cây, Bột trái cây, Trái cây – toàn bộ, Sữa trái cây, Thạch, Kem, Dầu dừa, Sốt cà chua, Dầu ngô, Sirop bắp, Phô mai bơ…
Máy bơm cánh khế là một giải pháp hữu ích trong nhiều ngành công nghiệp, đặc biệt là trong các ứng dụng đòi hỏi tính vệ sinh và khả năng xử lý chất rắn. Tuy nhiên, việc lựa chọn loại máy bơm phù hợp cần dựa trên yêu cầu cụ thể của ứng dụng.
