Biến tần là gì? Mẹo sử dụng biến tần hiệu quả nhất

Biến tần, một khái niệm ngày càng trở nên quen thuộc trong lĩnh vực công nghiệp và gia đình, đóng vai trò quan trọng trong việc tối ưu hóa hiệu suất của động cơ điện. Điều này là kết quả của khả năng điều chỉnh tần số và điện áp, mở ra những tiềm năng lớn về tiết kiệm năng lượng và điều khiển linh hoạt. Hãy cùng Hsaco tìm hiểu kỹ hơn về biến tần là gì và cách nó ảnh hưởng đến các hệ thống điện hiện đại qua bài viết sau nhé!

Danh Mục

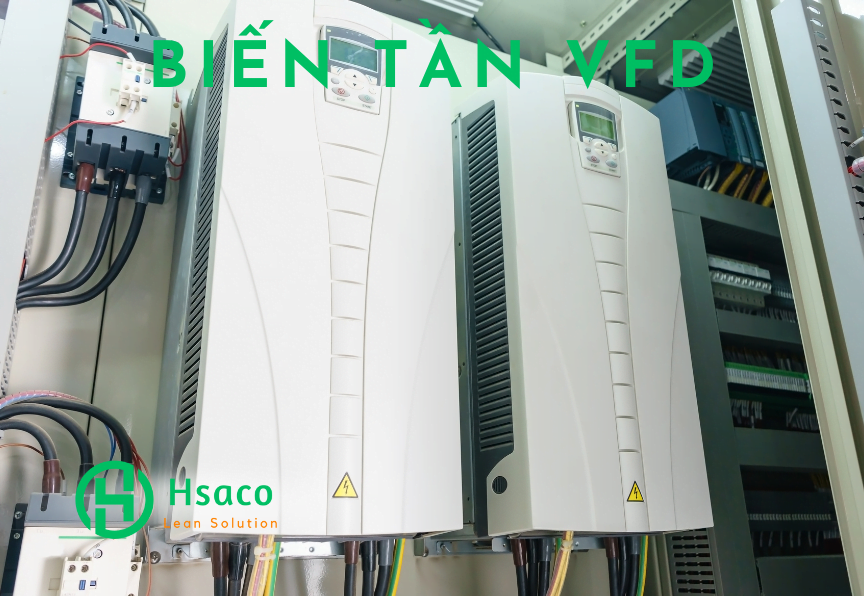

Biến tần là gì

Biến tần là một thiết bị điện tử được sử dụng để điều chỉnh tần số của dòng điện xoay chiều (AC), thường được sử dụng để điều chỉnh tốc độ quay của động cơ điện. Nó giúp điều chỉnh và kiểm soát tốc độ của động cơ mà không cần phải sử dụng các phương tiện điều khiển cơ khí truyền thống.

Biến tần VFD được ứng dụng rộng rãi trong nhiều lĩnh vực, từ công nghiệp đến gia đình. Trong công nghiệp, chúng thường được sử dụng để kiểm soát tốc độ của các động cơ máy móc, đảm bảo hiệu suất cao và tiết kiệm năng lượng. Trong gia đình, biến tần VFD có thể được sử dụng để điều chỉnh tốc độ của quạt và các thiết bị khác.

Biến tần thường bao gồm một mạch điều khiển và một mạch biến đổi tần số, giúp điều chỉnh và duy trì tần số đầu ra theo yêu cầu. Điều này mang lại sự linh hoạt và kiểm soát cao trong quá trình vận hành của các hệ thống sử dụng động cơ điện.

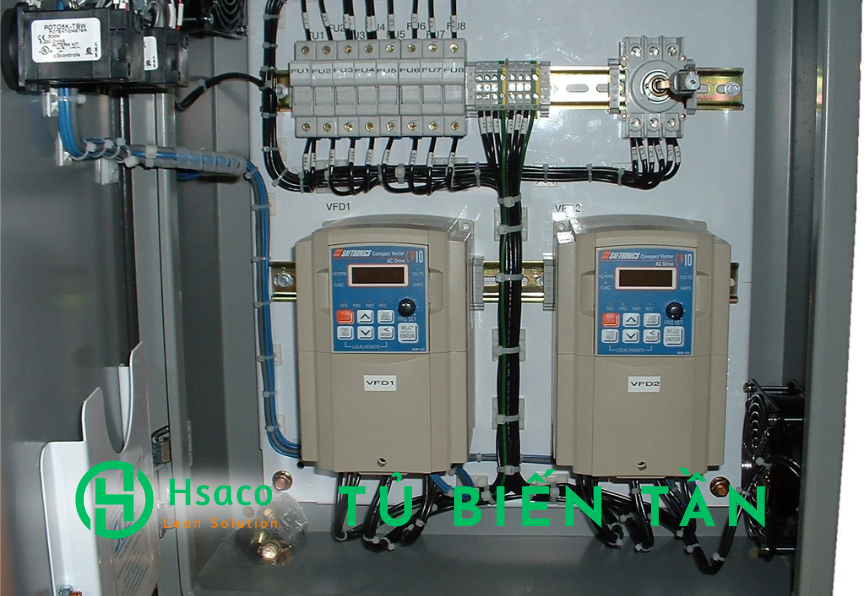

Tủ biến tần la gì

Tủ biến tần là một thiết bị chứa và bảo vệ biến tần trong một hệ thống điện. Nó được thiết kế để chứa một hoặc nhiều biến tần cùng các phụ kiện và mạch điều khiển liên quan. Tủ biến tần thường cung cấp các chức năng như bảo vệ quá dòng, quá nhiệt, và chống ngắn mạch để đảm bảo an toàn và ổn định trong quá trình vận hành.

Tủ biến tần giúp bảo vệ biến tần khỏi các yếu tố bên ngoài như bụi bẩn, ẩm ướt và va đập. Nó cũng giúp quản lý cáp kết nối và các phụ kiện điện khác liên quan đến biến tần.

Trong các ứng dụng công nghiệp và dân dụng, tủ biến tần VFD chủ yếu được sử dụng để tối ưu hóa hoạt động của hệ thống điện, giảm tiêu thụ năng lượng và tăng hiệu suất của các động cơ điện.

Các ký hiệu trên biến tần

Các ký hiệu trên biến tần thường được sử dụng để hiển thị thông tin về trạng thái hoạt động, cấu hình, và các thông số khác của biến tần VFD. Dưới đây là một số ký hiệu phổ biến:

Tần số (Hz): Hiển thị tần số của dòng điện xoay chiều đang được đưa vào biến tần.
Dòng điện (I): Cho biết dòng điện đang được biến tần điều chỉnh.
Áp suất (V): Hiển thị điện áp đầu vào của biến tần VFD.
Tốc độ (RPM hoặc Hz): Cho biết tốc độ quay của động cơ điện sau khi được điều chỉnh bởi biến tần.
Nhiệt độ (°C): Hiển thị nhiệt độ hiện tại của biến tần VFD hoặc động cơ để đảm bảo không quá nhiệt độ an toàn.
Trạng thái hoạt động (Run/Stop): Chỉ trạng thái hoạt động của biến tần, có thể là “chạy” (Run) hoặc “dừng” (Stop).
Trạng thái lỗi (Fault): Hiển thị khi có lỗi xảy ra trong quá trình vận hành.
Mức công suất (kW hoặc %): Cho biết mức công suất tiêu thụ hoặc sản xuất của động cơ điện.
Các nút điều khiển (có thể là các nút như Start, Stop, Reset): Cung cấp các chức năng cơ bản để điều khiển và theo dõi biến tần VFD.
Hiển thị LCD hoặc LED: Màn hình hiển thị số hoặc đèn LED để hiển thị các thông số và trạng thái hoạt động của biến tần.

Các ký hiệu này có thể thay đổi tùy thuộc vào mô hình và nhà sản xuất của biến tần cụ thể. Khi sử dụng, người vận hành nên tham khảo hướng dẫn sử dụng của biến tần VFD để hiểu rõ về ý nghĩa cụ thể của từng ký hiệu trên thiết bị của họ.

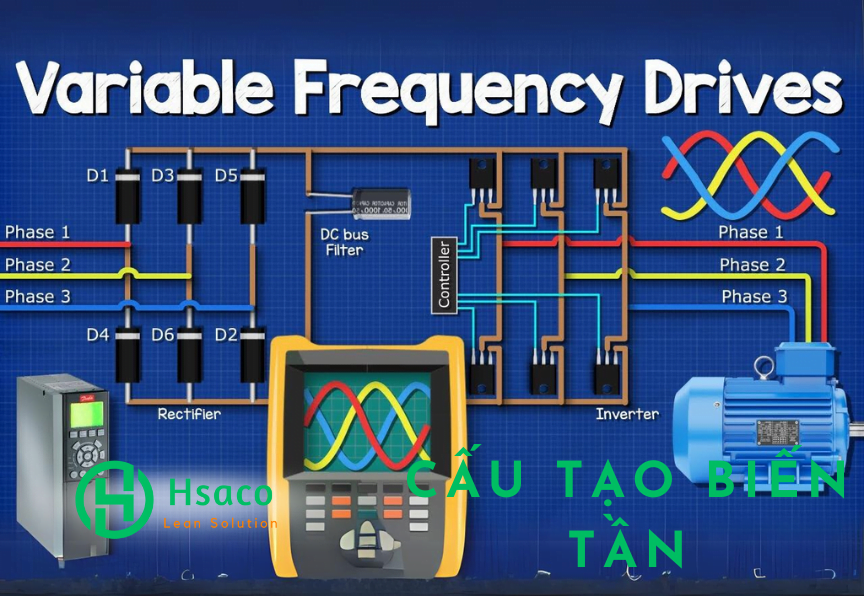

Cấu tạo biến tần

Biến tần có cấu tạo phức tạp, bao gồm nhiều thành phần chính để thực hiện chức năng điều chỉnh tần số và điện áp để kiểm soát tốc độ của động cơ điện. Dưới đây là mô tả về cấu tạo chung của biến tần VFD:

Mô-đun Đầu Vào (Input Module)
Mạch Chuyển Đổi (Converter Circuit)
Mạch Inverter (Inverter Circuit)
Mô-đun Điều Khiển (Control Module)
Bộ Bảo Vệ (Protection System)
Màn Hình Hiển Thị (Display Panel)
Cổng Liên Kết (Communication Ports): Một số biến tần cung cấp các cổng liên kết như Modbus, Profibus, hoặc Ethernet để kết nối với hệ thống điều khiển trung tâm hoặc các thiết bị khác.

Các thành phần trên cấu tạo một hệ thống hoạt động linh hoạt, có khả năng điều chỉnh tốc độ và điện áp của động cơ điện theo yêu cầu cụ thể. Cấu tạo chi tiết có thể thay đổi tùy thuộc vào mô hình và nhà sản xuất của biến tần VFD.

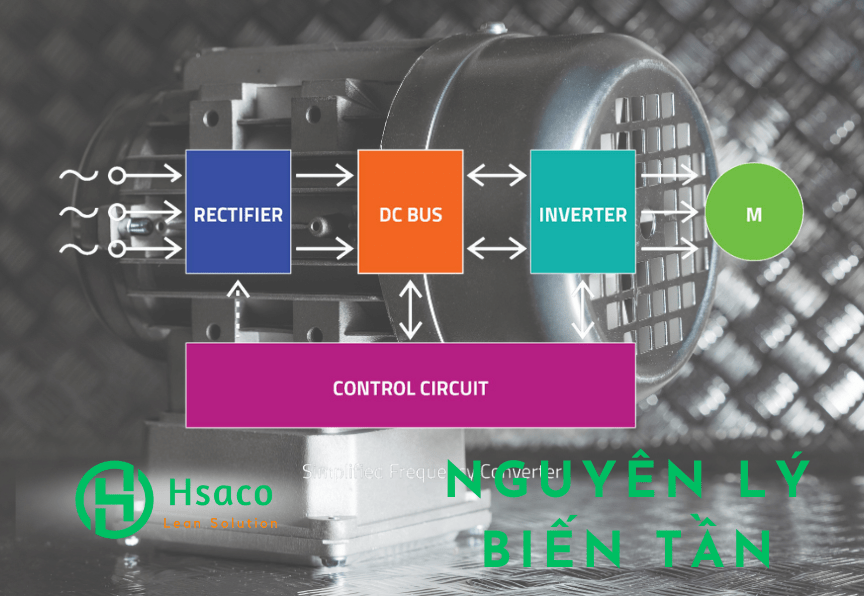

Nguyên lý hoạt động của biến tần

Biến tần là thiết bị điện tử điều chỉnh tần số và điện áp để kiểm soát tốc độ quay của động cơ điện xoay chiều. Nó nhận điện áp AC đầu vào, chuyển đổi tần số và điện áp, sau đó, thông qua mạch điều khiển, duy trì tốc độ quay theo yêu cầu. Biến tần VFD giúp tối ưu hóa hiệu suất, tiết kiệm năng lượng và bảo vệ hệ thống qua các tính năng bảo vệ tích hợp. Màn hình hiển thị cung cấp thông tin trạng thái và giao tiếp với hệ thống điều khiển.

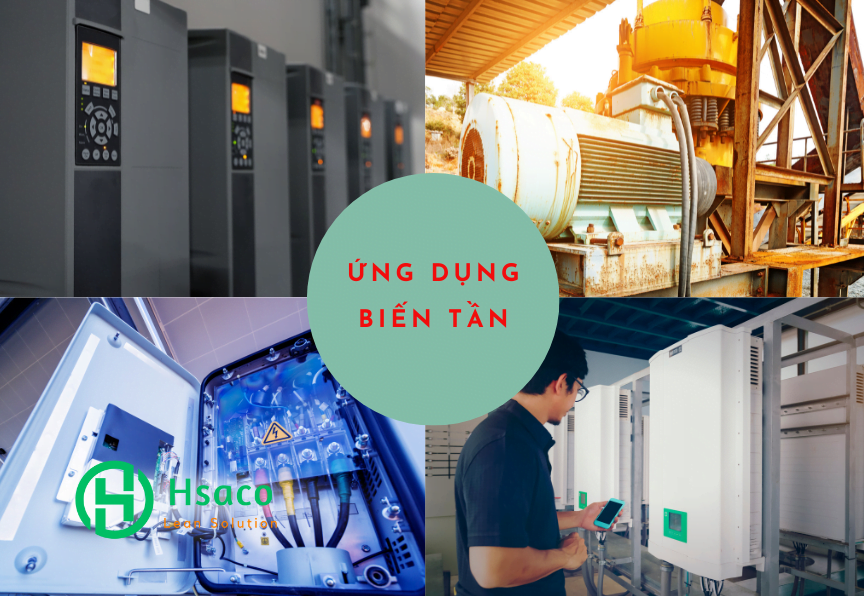

Biến tần dụng để làm gì

Biến tần là một thiết bị điện tử được sử dụng để điều chỉnh tốc độ quay của động cơ điện thông qua việc điều chỉnh tần số của dòng điện xoay chiều (AC). Dưới đây là một số mục đích chính mà biến tần được sử dụng:

Điều Chỉnh Tốc Độ Động Cơ: Mục đích chính của biến tần là điều chỉnh tốc độ quay của động cơ điện mà không làm thay đổi điện áp đầu vào. Điều này giúp tối ưu hóa hiệu suất vận hành của động cơ, đặc biệt là khi cần thay đổi tốc độ theo yêu cầu công việc cụ thể. Các hệ thống thiết bị bơm công nghiệp luôn có biến tần để điều khiển cho các quy trình bơm nguyên liệu sản xuất.
Tiết Kiệm Năng Lượng: Bằng cách điều chỉnh tốc độ quay của động cơ theo thực tế nhu cầu, biến tần giúp giảm mức tiêu thụ năng lượng so với việc sử dụng cách kiểm soát truyền thống như van điều chỉnh hoặc hộp số cơ học.
Khởi Động Động Cơ: Biến tần cho phép khởi động động cơ một cách mềm dẻo hơn, giảm số cú sốc và điện áp xuất hiện trong quá trình khởi động. Điều này giúp kéo dài tuổi thọ của động cơ và giảm tác động đối với hệ thống điện.
Điều Chỉnh Áp Suất và Lưu Lượng: Trong một số ứng dụng, biến tần được sử dụng để điều chỉnh áp suất và lưu lượng của các thiết bị như bơm và quạt, giúp cải thiện hiệu suất và tiết kiệm năng lượng.
Kiểm Soát Hệ Thống: Biến tần VFD thường đi kèm với các tính năng kiểm soát và giám sát, cho phép người vận hành theo dõi và điều khiển hệ thống một cách hiệu quả.
Ứng Dụng Trong Công Nghiệp và Gia Đình: Biến tần được sử dụng rộng rãi trong nhiều lĩnh vực như sản xuất, dầu khí, xử lý nước, và gia đình để cải thiện quy trình sản xuất, giảm chi phí vận hành và tiết kiệm năng lượng.

Tóm lại, biến tần đóng vai trò quan trọng trong việc tối ưu hóa hiệu suất và tiết kiệm năng lượng của các hệ thống điện và động cơ điện.

Giá biến tần phụ thuộc vào gì

Giá biến tần thường phụ thuộc vào nhiều yếu tố khác nhau, bao gồm thương hiệu, công suất, chức năng, và tính năng cụ thể của từng thiết bị. Điều này có nghĩa là giá cả có thể biến động đáng kể tùy thuộc vào yêu cầu cụ thể của ứng dụng và điều kiện thị trường. Dưới đây là một số yếu tố ảnh hưởng đến giá biến tần:

Công Suất (kW)
Thương Hiệu
Chức Năng và Tính Năng Đặc Biệt
Ứng Dụng Cụ Thể
Các Tính Năng Bảo Vệ và An Toàn
Quy Mô Đơn Hàng
Điều Kiện Thị Trường

Để biết thông tin chính xác về giá biến tần, quý khách hàng nên liên hệ trực tiếp với các nhà sản xuất hoặc nhà phân phối để nhận báo giá chi tiết dựa trên yêu cầu cụ thể của mình.

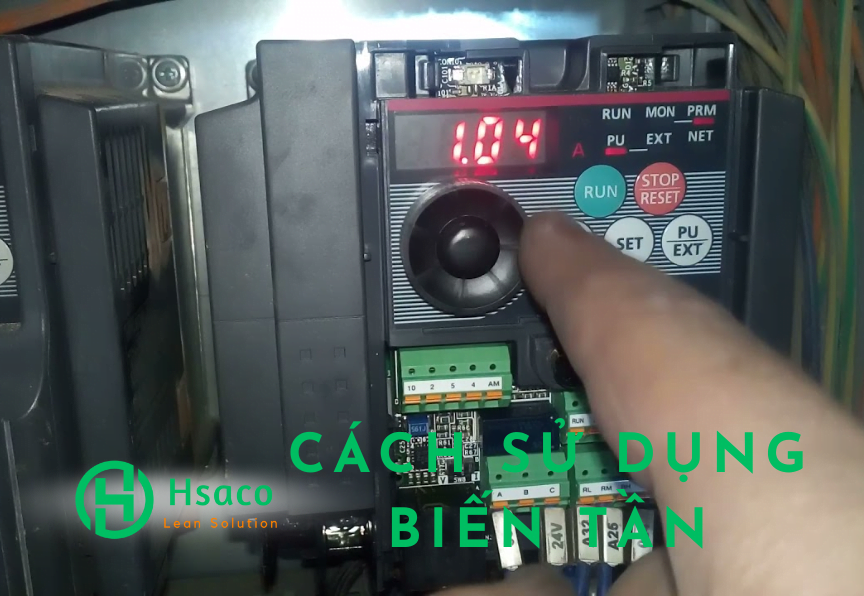

Cách sử dụng biến tần hiệu quả

Cách sử dụng biến tần bao gồm các bước cơ bản sau:

Lắp Đặt: Lắp đặt biến tần theo hướng dẫn của nhà sản xuất và đảm bảo rằng nó được đặt trong môi trường nhiệt độ và độ ẩm phù hợp.
Kết Nối Điện: Kết nối biến tần với nguồn điện và động cơ theo đúng cách, chú ý đến các dây nguồn và điều khiển.
Thiết Lập Thông Số: Sử dụng màn hình hiển thị hoặc phần mềm cấu hình để thiết lập các thông số cần thiết như tần số mong muốn, dòng điện, và các chức năng bảo vệ.
Kiểm Tra Bảo Vệ và Cảm Biến: Đảm bảo rằng các chức năng bảo vệ như quá nhiệt, quá dòng, và ngắn mạch được thiết lập đúng và hoạt động đúng cách. Kiểm tra cảm biến nếu có.
Thử Nghiệm Chạy Thử: Khởi động biến tần VFD và chạy thử để đảm bảo mọi thứ hoạt động đúng, kiểm tra tốc độ quay và các chức năng điều khiển.
Điều Chỉnh Tốc Độ: Sử dụng màn hình hoặc điều khiển từ xa để điều chỉnh tốc độ quay của động cơ theo yêu cầu công việc cụ thể.
Giám Sát và Bảo Trì: Liên tục giám sát hiệu suất của biến tần và động cơ điện. Thực hiện bảo trì định kỳ, kiểm tra và làm sạch hệ thống để đảm bảo hoạt động ổn định.
Nâng Cao Hiệu Quả Năng Lượng: Tận dụng các tính năng tiết kiệm năng lượng của biến tần VFD để cải thiện hiệu suất và giảm tiêu thụ năng lượng.

Quan trọng nhất, nên tham khảo hướng dẫn sử dụng chi tiết từ nhà sản xuất để đảm bảo việc sử dụng an toàn và hiệu quả.

Trong thế giới ngày nay, biến tần không chỉ là một công nghệ tiên tiến mà còn là một công cụ quan trọng để cải thiện hiệu suất và linh hoạt trong sử dụng năng lượng. Với khả năng điều chỉnh tốc độ quay của động cơ, biến tần không chỉ giúp tiết kiệm năng lượng mà còn tăng cường khả năng kiểm soát và ổn định của các hệ thống điện. Việc hiểu rõ về biến tần VFD là một bước quan trọng để tận dụng hết tiềm năng của nó trong cả công nghiệp và sinh hoạt hàng ngày.
