Cấu tạo bơm màng khí nén thật ra không quá phức tạp như bạn nghĩ. Chúng bao gồm các bộ phận cơ bản như là: vỏ bơm, buồng bơm, màng bơm, bộ chia khí, bộ bi đế… Nội dung bài viết này một lần nữa sẽ gửi đến bạn đọc những thông tin chi tiết nhất về cấu tạo bơm màng khí nén, một dòng bơm đang rất được ưa chuộng trong công nghiệp hiện nay.

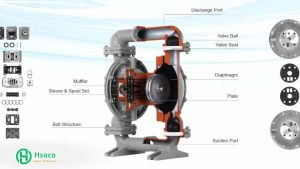

Cấu tạo bơm màng khí nén
Để hiểu rõ hơn về cấu tạo bơm màng khí nén, hãy cùng phân tích từng thành phần chính:
Màng bơm: Trái tim của bơm
Màng chính là yếu tố then chốt của một bơm màng. Nó ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất của máy bơm.
Màng bơm được làm từ nhiều loại vật liệu khác nhau như Santoprene, EPDM, Teflon, Neo, Viton và nhiều loại khác. Trong số này, Teflon nổi bật với khả năng chống ăn mòn và tác động hóa học tốt.
Những lớp màng mềm và dẻo dai này tạo ra rào cản quan trọng giữa hai buồng. Chúng giãn nở và co lại khi hoạt động, đảm bảo dòng lưu chất luân phiên.
Van lấy khí và van thải khí

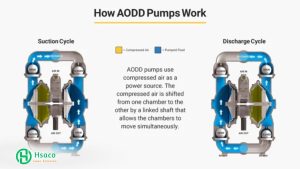

Hãy tưởng tượng những van này như những người gác cửa. Van lấy khí cho phép không khí nén vào một buồng, trong khi van thải khí giải phóng không khí khỏi buồng kia. Luồng không khí xen kẽ này là điều kiện để thúc đẩy chuyển động của màng, tạo ra chuyển động liên tục của lưu chất.

Pô giảm thanh:
Việc giảm tiếng ồn là yếu tố quan trọng trong thiết kế máy bơm màng. Các thành phần như pô giảm thanh ở đầu van xả khí đóng góp vào việc làm cho máy bơm hoạt động mượt mà và yên tĩnh hơn.
Van bi: Đảm bảo hoạt động trôi chảy
Van bi và đế, được biết đến là “bi” và “đế,” là những thành phần không thể thiếu của máy bơm màng. Van bi hay bi đế giúp điều chỉnh dòng chất lỏng bên trong bơm. Được chế tạo từ các vật liệu như PP, Teflon, hoặc thép không gỉ, chúng hoạt động tương tự như van một chiều.
Trong giai đoạn hút, bi di chuyển, tạo ra lối đi cho chất lỏng. Trong giai đoạn đẩy, bi kín và ngăn không cho chất lỏng quay trở lại—cơ chế của van một chiều.
Ngõ vào và ra
Ngõ vào đón lưu chất đi vào buồng bơm, trong khi đường ra đẩy lưu chất đi ra khỏi buồng bơm. Các ngõ này được thiết kế nằm ở vị trí phù hợp để tối ưu hóa hiệu suất và tốc độ chuyển động của bơm.
Vai trò của gasket và O-ring
Gasket và O-ring chính là những thành phần tuy nhỏ nhưng rất quan trọng của bơm. Chúng đảm bảo kết nối kín khít giữa các thành phần, ngăn rò rỉ và duy trì hiệu suất hoạt động của bơm màng khí nén.
Vỏ bơm – thân bơm
Vỏ bơm thường được chế tạo từ các vật liệu như nhôm, thép không gỉ hoặc polypropylene, vỏ bơm cung cấp sự ổn định và bảo vệ các bộ phận bên trong.
Sự lựa chọn của vật liệu phụ thuộc vào loại chất lỏng cần được xử lý và môi trường ứng dụng của bơm màng khí nén mà bạn cần.

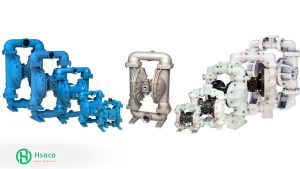

Việc chọn vật liệu thích hợp cho vỏ bơm – thân bơm dựa vào yêu cầu của lưu chất cần bơm:
- Thân Nhôm: Lý tưởng cho bùn loãng và dung môi.
- Thép không gỉ: Sử dụng cho nhu cầu bơm thực phẩm hoặc bơm các chất hóa học ăn mòn.

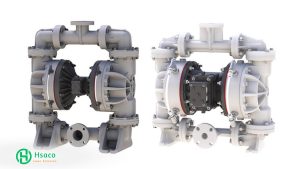

- PP và PVDF: Phù hợp với nhiều loại hóa chất.
- Thân gang đúc: Dùng cho nhiều ứng dụng như nhiệt độ cao, chất thải, chất lỏng cơ học…

Lợi ích của bơm màng khí nén
Các ưu điểm trong thiết kế cấu tạo của bơm màng khí nén mang đến nhiều lợi ích cho người sử dụng như:
- Đa năng: Có thể xử lý nhiều loại lưu chất, thậm chí là chất lỏng chứa tạp chất.
- Tự mồi: Bơm màng khí nén có thể tự hút lưu chất vào buồng bơm mà không cần mồi bơm.
- Chạy khô: Có thể hoạt động mà không cần chất lỏng trong khoảng thời gian ngắn mà không gây hỏng.
- An toàn với môi trường cháy nổ: An toàn khi sử dụng trong môi trường có nguy cơ cháy nổ.
- Ít bảo trì: Thiết kế đơn giản dẫn đến nhu cầu bảo trì thấp hơn.
Bảo dưỡng và tuổi thọ của bơm màng
Việc bảo dưỡng bơm màng khí nén thường xuyên là rất quan trọng để kéo dài tuổi thọ của nó. Khi chúng ta đã nắm vững về cấu tạo bơm màng khí nén thì việc bảo trì bảo dưỡng dòng bơm này sẽ trở nên đơn giản hơn rất nhiều.
Thường xuyên kiểm tra và thay thế màng định kì, van và các bộ phận làm kín. Luôn chú ý để phát hiện rò rỉ và đảm bảo bôi trơn đúng cách cho các bộ phận chuyển động. Từ đó việc bơm hoạt động ổn định và hiệu quả sẽ giúp giảm thiểu thời gian chết, giúp gia tăng hiệu suất sản xuất của nhà máy, đem đến lợi thế về kinh doanh.

Lời kết
Trong khâu vận chuyển, bơm các lưu chất, bơm màng khí nén nổi lên là một giải pháp đáng tin cậy và hiệu quả. Thiết kế đơn giản nhưng tinh tế, cộng với khả năng xử lý nhiều loại chất lỏng, khiến chúng trở thành thiết bị không thể thiếu trong các ngành công nghiệp khác nhau.
Cho dù bạn đang bơm sơn, hóa chất hay thậm chí là sô cô la, bơm màng khí nén sẽ luôn đồng hành cùng bạn. Hãy nhớ rằng, với việc hiểu rõ về cấu tạo bơm màng khí nén sẽ giúp bạn bảo dưỡng máy bơm này đúng cách, bơm màng khí nén sẽ luôn là đối tác đáng tin cậy trong việc vận chuyển lưu chất trong các hệ thống của bạn.
Đừng quên liên hệ với Hsaco để được tư vấn chọn dòng bơm màng khí nén phù hợp cho nhu cầu của bạn nhé!

Câu Hỏi Thường Gặp
Điểm gì làm cho màng bơm Teflon nổi bật?
⇒ Màng bơm Teflon được đánh giá cao vì cấu trúc độc đáo giúp kháng chất ăn mòn và hóa học.
Tôi có thể sử dụng thân bơm nhôm cho các chất hóa học ăn mòn không?
⇒ Không, nhôm không được khuyến nghị cho các chất hóa học ăn mòn. Thép không gỉ hoặc các vật liệu đặc biệt như nhựa là lựa chọn tốt hơn.
Màng bơm PP và PVDF phù hợp với tất cả các chất hóa học không?
⇒ Có, màng bơm PP và PVDF linh hoạt và có thể sử dụng với nhiều loại hóa chất.
Làm thế nào màng bơm ảnh hưởng đến hiệu suất máy bơm?
⇒ Màng bơm ảnh hưởng trực tiếp đến hiệu suất máy bơm và hoạt động tổng thể.
Tôi có thể tự thay thế màng bơm hỏng không?
⇒ Tùy thuộc vào kiến thức của bạn, bạn có thể tự thay thế màng bơm, nhưng nên nhờ sự giúp đỡ của chuyên gia để đạt được kết quả tốt nhất.
