Cần lưu ý gì khi chọn cảm biến nhiệt độ Pt100

Cảm biến nhiệt độ Pt100 đã trở thành một công cụ quan trọng trong việc đo lường nhiệt độ cho nhiều ứng dụng khác nhau. Ngoài cảm biến đo nhiệt độ Pt100, chúng ta cũng có thể sử dụng cảm biến nhiệt độ dạng thermocouple. Hai loại cảm biến này là những công nghệ phổ biến nhất được sử dụng để đo và truyền tín hiệu nhiệt độ về PLC hoặc Scadar để điều khiển và giám sát.

Cảm biến nhiệt độ pt100 là gì

Cảm biến nhiệt độ Pt100 là một loại cảm biến công nghiệp được sử dụng để đo đạc và ghi nhận nhiệt độ trong các ứng dụng khác nhau. Pt100 được gọi là một loại cảm biến nhiệt điện trở, với “Pt” viết tắt của “Platinum” (bạch kim) và “100” chỉ ngưỡng nhiệt độ ở 0°C.

Cảm biến nhiệt độ Pt100 được tạo thành từ một sợi dây bạch kim platinum, có một điểm trở kháng chính xác và thay đổi theo nhiệt độ. Khi nhiệt độ thay đổi, điểm trở kháng của cảm biến cũng thay đổi tương ứng. Qua đó, ta có thể đo nhiệt độ dựa trên giá trị điện trở của cảm biến Pt100.

Cảm biến nhiệt độ Pt100 được sử dụng rộng rãi trong nhiều ngành công nghiệp, như trong hệ thống điều khiển nhiệt độ, lò nung, quá trình sản xuất, hệ thống làm lạnh, hệ thống giám sát nhiệt độ và nhiều ứng dụng khác. Với độ chính xác cao và ổn định, cảm biến Pt100 là một công cụ quan trọng để đo lường và kiểm soát nhiệt độ trong quá trình công nghiệp và các ứng dụng khác.

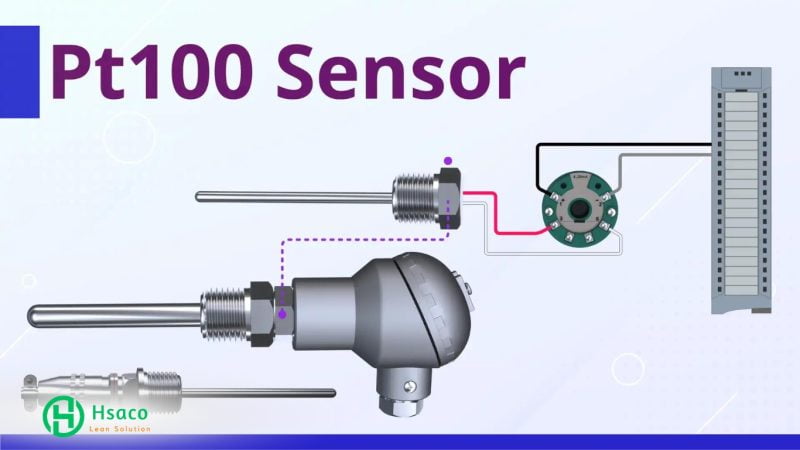

Cảm biến nhiệt độ Pt100 có thể được kết nối với các thiết bị đo lường như PLC (Programmable Logic Controller) hoặc SCADA (Supervisory Control and Data Acquisition) để thu thập và truyền tín hiệu về nhiệt độ. Nó cũng có thể được kết hợp với các bộ chuyển đổi tín hiệu để chuyển đổi điện trở thành tín hiệu dòng điện hoặc tín hiệu điện áp để dễ dàng đọc và sử dụng.

Với độ chính xác cao và tính tin cậy, cảm biến nhiệt độ Pt100 là một công nghệ quan trọng trong việc đo và kiểm soát nhiệt độ trong nhiều ứng dụng công nghiệp và hệ thống quản lý.

Phân loại cảm biến nhiệt độ pt100

Cảm biến nhiệt độ Pt100 có một số loại khác nhau tùy thuộc vào cấu trúc và ứng dụng cụ thể. Dưới đây là một số loại phổ biến của cảm biến nhiệt độ Pt100:

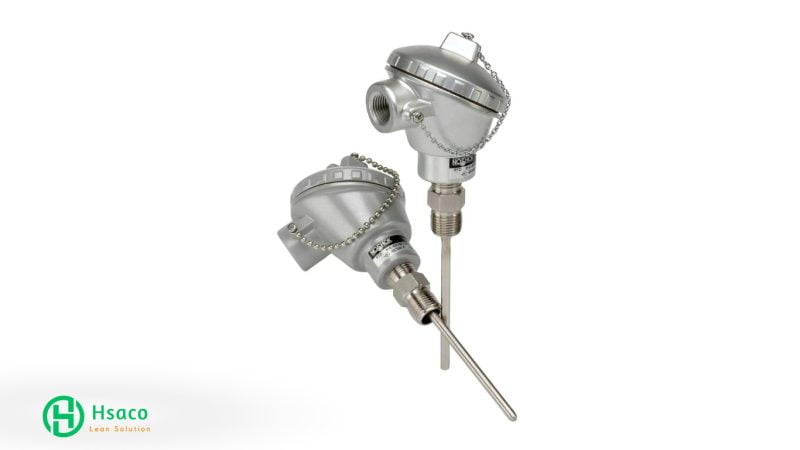

Cảm biến Pt100 loại củ hành

Đây là loại cảm biến có thiết kế gắn trực tiếp vào đầu đo nhiệt độ. Nó thường được sử dụng trong các ứng dụng đo nhiệt độ cao như nước nóng, hơi nóng. Cảm biến Pt100 loại củ hành thường được thiết kế chắc chắn và có thể lắp bộ chuyển đổi tín hiệu nhiệt độ ngay trên đầu cảm biến. Tín hiệu được truyền dưới dạng 4-20mA sau khi chuyển đổi từ tín hiệu điện trở của cảm biến đo nhiệt độ Pt100.

Cảm biến Pt100 loại dây

Đây là loại cảm biến nhiệt độ Pt100 có thiết kế dạng dây dẹp. Nó được sử dụng phổ biến trong các ứng dụng đo nhiệt độ thấp và không yêu cầu độ chính xác cao. Cảm biến Pt100 loại dây thường được sử dụng trong các môi trường có nhiệt độ dưới 200°C và không yêu cầu độ chính xác cao.

Cảm biến Pt100 loại que

Đây là loại cảm biến có thiết kế dạng que nhỏ gọn. Nó thường được sử dụng trong các ứng dụng đo nhiệt độ nhỏ và có không gian hạn chế. Cảm biến Pt100 loại que thường được sử dụng trong các ứng dụng như trong ống dẫn, khuôn mẫu, hoặc các thiết bị có kích thước nhỏ hơn.

Ngoài ra, cảm biến nhiệt độ Pt100 cũng có thể được phân loại dựa trên dải đo nhiệt độ, chiều dài, đường kính của que đo và kiểu kết nối. Việc lựa chọn loại cảm biến Pt100 phù hợp sẽ phụ thuộc vào yêu cầu cụ thể của ứng dụng và môi trường đo lường.

Cần lưu ý gì khi chọn cảm biến nhiệt độ pt100

Khi lựa chọn cảm biến nhiệt độ Pt100, chúng ta cần lưu ý một số yếu tố sau để đảm bảo chọn được sản phẩm phù hợp với yêu cầu của ứng dụng:

1. Loại cảm biến Pt100: Cần xác định rõ loại cảm biến Pt100 mà bạn cần sử dụng, bao gồm cảm biến loại củ hành (head mounted) và loại dây (cable). Loại cảm biến sẽ phụ thuộc vào điều kiện và môi trường sử dụng.
2. Dải đo nhiệt độ: Xác định dải nhiệt độ cần đo để chọn cảm biến Pt100 phù hợp. Mỗi loại cảm biến có dải đo nhất định, ví dụ như 0-150°C, 0-300°C, hoặc 0-500°C. Đảm bảo cảm biến được chọn có dải đo phù hợp với yêu cầu của ứng dụng.
3. Chiều dài cảm biến: Tùy thuộc vào kích thước và vị trí lắp đặt, chọn chiều dài cảm biến Pt100 phù hợp. Có các kích thước chuẩn như 100mm, 200mm, 300mm, 400mm, 500mm, và nhiều lựa chọn khác.
4. Đường kính que đo: Xác định đường kính que đo sao cho phù hợp với lỗ tậm hoặc kích thước nơi cảm biến được lắp đặt. Có các đường kính tiêu chuẩn như phi 6mm, phi 8mm, phi 10mm, và nhiều lựa chọn khác.
5. Kiểu kết nối: Lựa chọn kiểu kết nối phù hợp với yêu cầu và môi trường sử dụng. Có các kiểu kết nối khác nhau như DIN DIN, G1/2″, G1/4″, G1″ cho khu vực Châu Âu, và M17, M19, M27 cho các nhà máy sử dụng hàng Trung Quốc.

Bằng cách lựa chọn cẩn thận và đúng loại cảm biến nhiệt độ Pt100 phù hợp, bạn sẽ đảm bảo được hiệu suất và độ chính xác cao trong việc đo nhiệt độ trong ứng dụng của mình.

Ứng dụng của cảm biến nhiệt độ pt100

Cảm biến nhiệt độ Pt100 có rất nhiều ứng dụng trong các lĩnh vực khác nhau. Dưới đây là một số ứng dụng phổ biến của cảm biến nhiệt độ Pt100:

• Công nghiệp: Cảm biến nhiệt độ Pt100 được sử dụng rộng rãi trong công nghiệp để đo nhiệt độ trong các quy trình sản xuất và quản lý nhiệt độ. Ví dụ, trong ngành công nghiệp thực phẩm, cảm biến Pt100 được sử dụng để kiểm soát nhiệt độ trong quá trình nấu nướng, lạnh, làm mát và bảo quản thực phẩm.
• Điều khiển tự động: Cảm biến Pt100 được sử dụng trong hệ thống điều khiển tự động để đo và điều chỉnh nhiệt độ. Với tín hiệu đầu ra 4-20mA, cảm biến Pt100 truyền tín hiệu nhiệt độ đến các thiết bị điều khiển như PLC (Programmable Logic Controller) hoặc SCADA (Supervisory Control and Data Acquisition) để kiểm soát quá trình sản xuất.

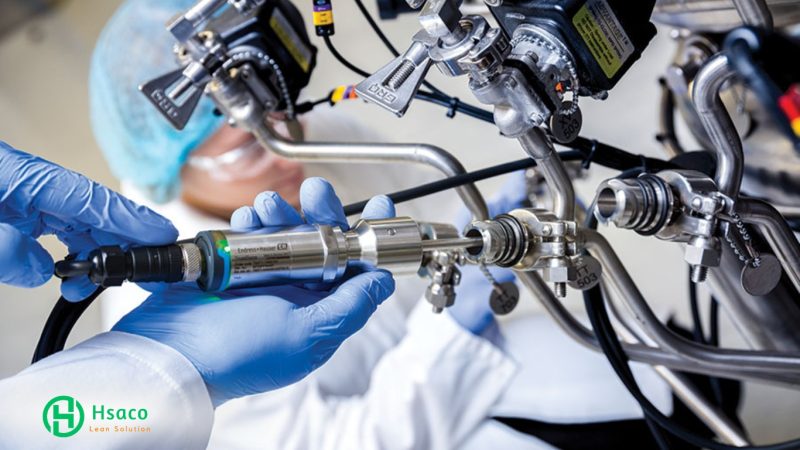

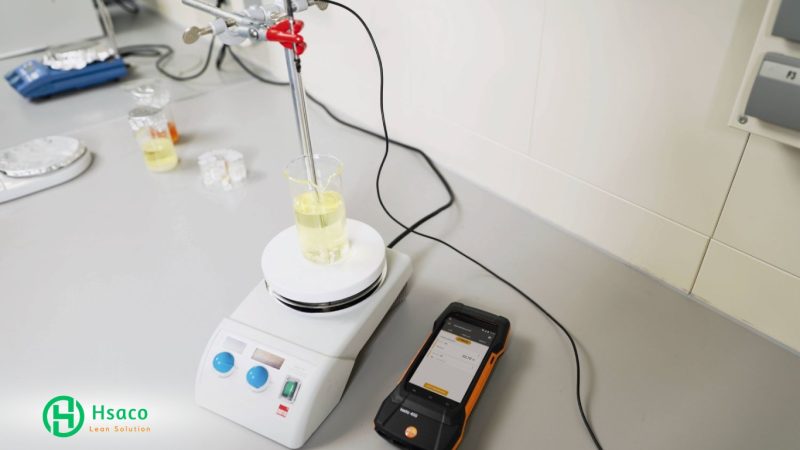

• Y tế và dược phẩm: Trong lĩnh vực y tế và dược phẩm, cảm biến Pt100 được sử dụng để đo nhiệt độ trong các thiết bị y tế như máy đo nhiệt độ điện tử, hệ thống theo dõi nhiệt độ cơ thể và các quy trình liên quan đến sự đo lường và kiểm soát nhiệt độ trong sản xuất dược phẩm.
• Năng lượng và môi trường: Cảm biến Pt100 được áp dụng trong ngành năng lượng và môi trường để đo và giám sát nhiệt độ trong các quy trình như lò hơi, hệ thống điều hòa không khí, quá trình chế biến và xử lý chất thải.
• Công nghệ thông tin: Trong lĩnh vực công nghệ thông tin, cảm biến Pt100 được sử dụng để kiểm soát nhiệt độ của các thành phần quan trọng trong máy tính và các thiết bị điện tử khác. Điều này giúp đảm bảo hiệu suất hoạt động và độ tin cậy của các thiết bị điện tử.

Với tính chính xác và độ ổn định cao, cảm biến nhiệt độ Pt100 đã trở thành một công cụ quan trọng trong việc đo lường và kiểm soát nhiệt độ trong nhiều ứng dụng. Nhờ vào tính linh hoạt và độ tin cậy, cảm biến Pt100 có thể được tùy chỉnh và tích hợp vào hệ thống đo lường và điều khiển tự động theo yêu cầu của từng ngành công nghiệp.

Ngoài các ứng dụng trên, cảm biến nhiệt độ Pt100 còn được sử dụng trong ngành công nghiệp ô tô, hàng không, hóa chất, điện tử, và nhiều lĩnh vực khác. Việc chọn cảm biến Pt100 phù hợp với từng ứng dụng là rất quan trọng để đảm bảo độ chính xác và độ tin cậy của hệ thống đo nhiệt độ.

Trên đây là một số ứng dụng phổ biến của cảm biến nhiệt độ Pt100. Tùy thuộc vào yêu cầu và điều kiện của từng ngành công nghiệp, các loại cảm biến Pt100 có thể được lựa chọn và tùy chỉnh để đáp ứng đầy đủ các yêu cầu đo nhiệt độ và điều khiển. Việc sử dụng cảm biến Pt100 phù hợp và chất lượng cao sẽ đảm bảo hiệu suất và an toàn trong quá trình hoạt động của các hệ thống và quy trình.

Hy vọng với bài viết chi tiết về cảm biến nhiệt độ Pt100, mọi người sẽ có thể lựa chọn sản phẩm phù hợp nhất theo yêu cầu sử dụng. Nếu có bất kỳ thắc mắc nào về cảm biến đo nhiệt độ Pt100, hãy liên hệ trực tiếp với Hsaco để được tư vấn cụ thể cho nhu cầu của Quý khách hàng.
