Bơm trục đứng là gì? Lưu ý khi chọn bơm trục đứng

Bơm trục đứng hay bơm ly tâm trục đứng là gì? Tại sao lại chế tạo ra bơm trục đứng cho khó khăn trong lắp đặt? Ưu điểm của bơm trục đứng là gì?

Bài viết này sẽ gửi đến bạn câu trả lời!

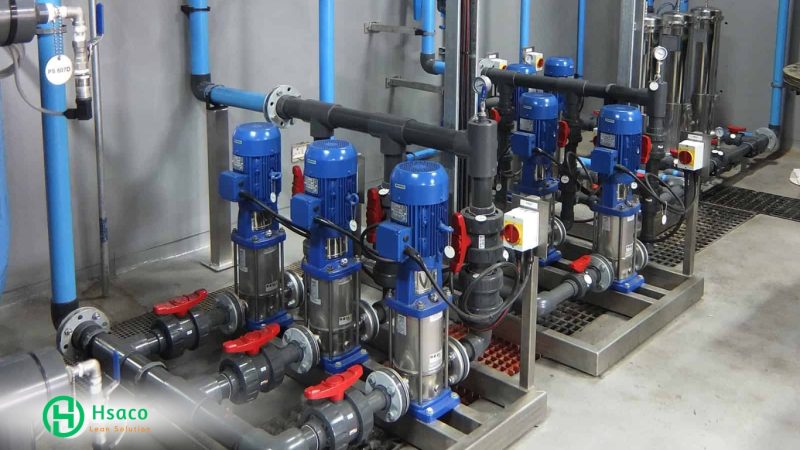

Máy bơm trục đứng là gì?

Bơm trục đứng hay bơm ly tâm trục đứng là dòng bơm công nghiệp. Chúng được thiết kế với phần động cơ nằm trên đỉnh, phần buồng bơm nằm phía dưới sát mặt đất. Phần đầu bơm và động cơ bơm kết nối với nhau theo phương thẳng đứng. Đây là điểm nhận dạng để phân biệt với các dòng máy bơm khác.

Thiết kế này giúp cho máy bơm tản nhiệt tốt khi hoạt động, thông thoáng và khô ráo, hạn chế được các rủi ro về rò rỉ hay gây ấm nguồn nước từ máy bơm.

Cụ thể hơn, chúng ta cùng xem xét về đặc điểm cấu tạo của bơm trục đứng này nhé!

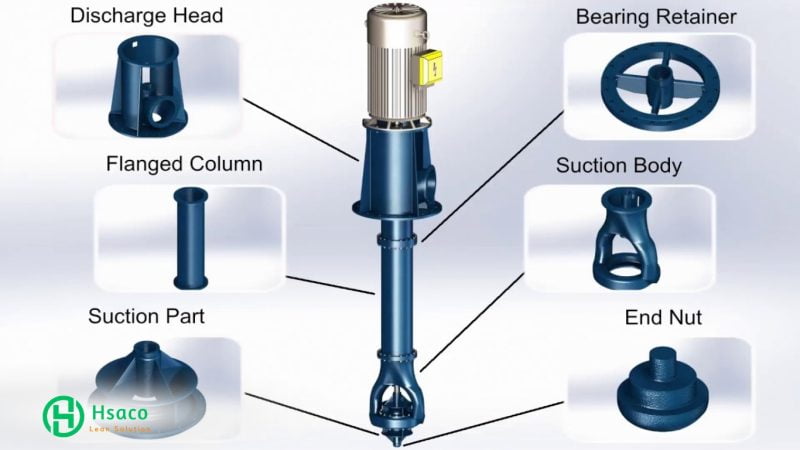

Cấu tạo bơm trục đứng

Bơm ly tâm trục đứng có cấu tạo bao gồm khá nhiều các thành phần, chi tiết kết nối với nhau tạo thành một thiết bị hoàn chỉnh. Các bộ phận này là:

Phần điện:

• Động cơ điện: Là bộ phận tạo ra động năng. Giúp cho máy bơm hoạt động
• Hộp đấu nối: Nối nguồn điện cấp cho bơm hoạt động

Phần cơ khí:

• Buồng máy bơm: Là nơi chứa lưu chất khi bơm, bên trong còn có các bộ phận bên dưới
• Trục bơm: Bộ phận kết nối truyền động giữa động cơ điện và bánh công tác
• Cánh máy bơm: Có tuỳ chọn đa tầng cánh hoặc đơn tầng cánh. Ngoài ra còn tuỳ chọn số lượng cánh, kích thước cánh, vật liệu cánh, dạng cánh…
• Cổng hút: Là nơi lắp ống dẫn lưu chất vào buồng bơm
• Cổng xả: Là nơi lắp ống xả dẫn lưu chất đi ra khỏi buồng bơm
• Van chân: Còn gọi là lupe hay van đáy, là bộ phận giữ nước trong đường ống hút nhằm giúp bơm tự mồi
• Phớt cơ khí: Bộ phận giúp làm kín trục bơm
• Các seal, ron làm kín nước…

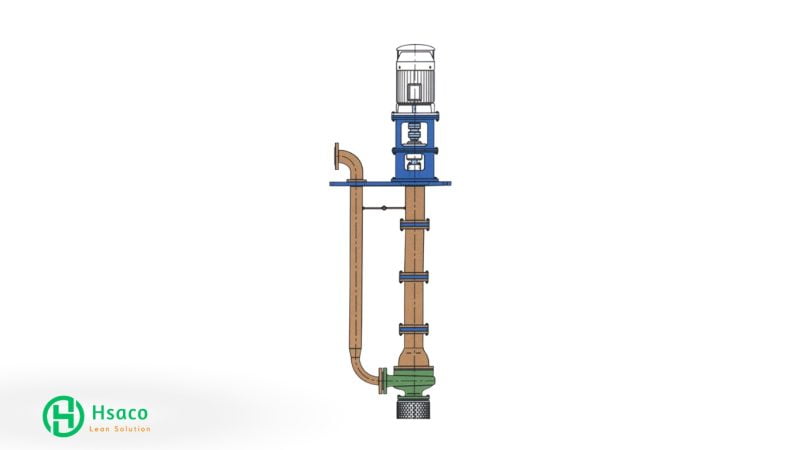

Nguyên lý hoạt động bơm trục đứng

Nguyên lý hoạt động của dòng máy bơm ly tâm trục đứng tuân theo nguyên lý chung của dòng bơm ly tâm mà các bạn đã biết. Tức là chúng sử dụng lực ly tâm để tạo ra thế năng làm lưu chất chuyển động với áp suất cao và hút lưu chất từ đầu hút đi đến đầu xả.

Cụ thể hơn, quá trình hoạt động của dòng bơm trục đứng diễn ra như sau:

Khi động cơ được cấp nguồn hoạt động, trục của động cơ sẽ khớp với trục cánh, làm cho cánh quạt của máy bơm quay. Phần chất lỏng được đưa vào đầu của máy sẽ hút mạnh vào trong buồng bơm. Chất lỏng sẽ bị lực ly tâm đẩy và bắn ra ngoài đầu mép cánh bơm, sau đó sẽ di chuyển lên trên đến đầu ra và di chuyển ra ngoài máy bơm.

Trong quá trình này nước sẽ bị lực ly tâm tác động, bộ phận buồng bơm bên trong máy có áp suất chênh lệch với áp suất bên ngoài, lúc này chất lỏng tiếp tục bị hút vào bên trong guồng bơm. Nhờ có phớt bơm trong lúc máy bơm hoạt động nên nước không bị rò rỉ ra bên ngoài qua trục bơm.

Các loại bơm trục đứng phổ biến

Hiện nay, bơm trục đứng được phân loại chủ yếu ở đặc điểm cánh bơm của máy. Như vậy, chúng ta sẽ có hai loại với tên gọi như sau:

• Bơm trục đứng đơn tầng cánh: Dùng chủ yếu trong các ứng dụng dân dụng, chúng có công suất và cột áp thấp, đủ nhu cầu sử dụng bơm nước gia đình.

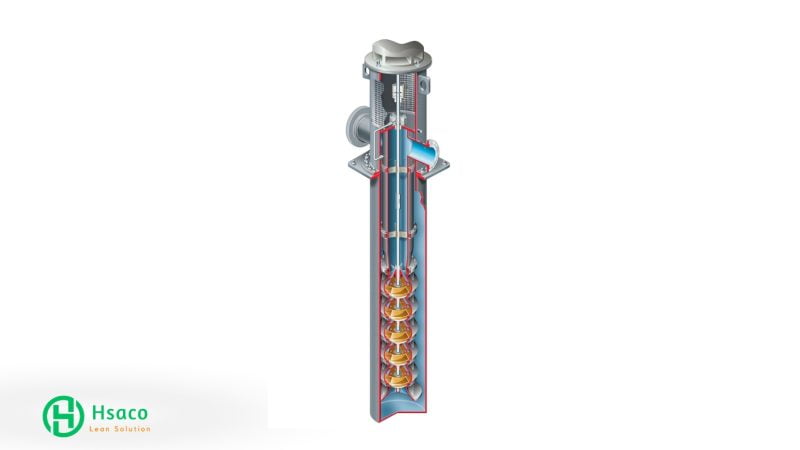

• Bơm trục đứng đa tầng cánh: Thường có bộ cánh nhiều tầng, kích thước to. Mục đích giúp bơm tạo ra hiệu suất và cột áp tốt. Chúng thường ứng dụng cho các yêu cầu cần đẩy nước lên cao. Bơm hoả tiễn bơm giếng khoan là một ví dụ điển hình. Chúng có thể lắp đặt ở độ sâu lên đến trăm mét dưới lòng đất. Và hút đẩy nước lên khỏi mặt đất với lưu lượng cao.

Ưu điểm của bơm trục đứng bạn nên biết

Bơm trục đứng được nhiều người lựa chọn sử dụng nhờ sở hữu những ưu điểm nổi bật như sau:

• Máy được thiết kế theo hướng thẳng đứng nên không chiếm nhiều diện tích khi lắp đặt.
• Đa dạng mẫu mã thiết kế đáp ứng nhu cầu lựa chọn sử dụng của khách hàng trong từng mục đích sử dụng.
• Động cơ máy luôn khô, không ẩm ướt, tản nhiệt tốt.
• Máy có khả năng bơm mồi cao, có phớt làm kín giúp bảo vệ chất bơm trong quá trình bơm.
• Cánh bơm được đặt dưới đáy bơm giúp cho cánh bơm quay khi trục quay hoạt động.
• Cột áp máy bơm cao.
• Khi máy sử dụng bơm các loại chất lỏng có tính ăn mòn, ở nhiệt độ cao hay bơm hóa chất thì hiệu quả làm việc của trục bơm đứng rất cao.
• Ngoài ra, máy bơm trục đứng là loại máy có thể hoạt động độc lập hoặc kết hợp với các loại máy bơm khác để tạo thành hệ bơm, cụm bơm với hiệu suất cao, đáp ứng tốt hơn các nhu cầu sử dụng của khách hàng.

Lưu ý khi chọn bơm trục đứng

Bơm trục đứng là dòng bơm ly tâm có thiết kế khá đặc biệt, chính vì thế khi chọn mua dòng bơm này để sử dụng thì cần chú ý một số vấn đề sau:

• Vị trí lắp đặt phải được thiết kế bằng phẳng, điểm tiếp xúc lớn, chắc chắn
• Các đường ống hút và xả phải phù hợp với vị trí lắp đặt
• Là dòng bơm thiên về hiệu suất và cột áp cao, chính vì thế chọn bơm cần tính toán kỹ thông số kỹ thuật này
• Lắp đặt bơm gần hồ chứa, bể chứa, nếu có thể nên để bơm hút dương để tối ưu vấn đề mồi bơm.

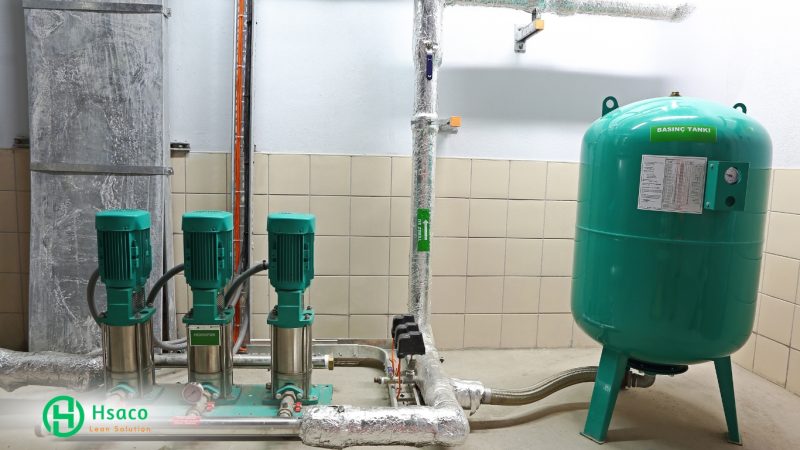

Ứng dụng của bơm trục đứng

Cũng như dòng máy bơm ly tâm trục ngang, bơm trục đứng được ứng dụng rất nhiều lĩnh vực sản xuất công nghiệp. Cụ thể như:

• Sử dụng bơm xăng dầu, bơm hóa chất có độ ăn mòn.
• Dùng bơm nước cho hệ thống sản xuất năng lượng
• Bơm được nước ở nhiệt độ cao lên đến hơn 80ºC
• Bơm nước lên bể chứa, bồn chứa trên cao tại các tòa nhà cao tầng, chung cư,..
• Sử dụng trong hệ thống phòng cháy chữa cháy
• Ngoài ra, bơm trục đứng còn được sử dụng bơm nước cho tưới tiêu, cho hệ thống lọc nước, bơm nước cho tháp tản nhiệt…

Bài viết đã chia sẻ đến bạn thông tin về dòng bơm trục đứng, dòng bơm được sử dụng phổ biến trong môi trường sản xuất công nghiệp.
